케이스 배경 및 제품 특징
가공대상 : 일체형 블레이드링 검증부분(항공엔진의 핵심부품)
재료 특성:
• 티타늄 알루미늄 합금(밀도 4.5g/cm³, 경도 HRC49.4-53)
• 크기 100×78×30mm 정밀 구조
프로세스 요구사항:
폐쇄형 블레이드 유역 및 블레이드 백 처리(공간 곡률 변경 최대 120도)
프로파일 0.06mm 이하 (헤어 정밀도와 동일)
표면 거칠기 Ra 0.4μm 이하(거울 수준 기준)
산업 처리 문제점 분석
항공우주 분야는 현재 세 가지 주요 기술적 병목 현상에 직면해 있습니다.
재료 가공의 어려움
• 티타늄 알루미늄 합금 인장 강도는 980MPa에 도달합니다.
• 기존 공구 마모율은 기존 소재보다 3배 더 높습니다(데이터 출처: ASM Metal Handbook).
정밀 제어 문제
• 전면 및 후면 처리 도구 연결 오류가 있어야 합니다.<0.02mm
• 복잡한 표면처리 열변형량 0.15mm 달성(국제항공제조컨퍼런스 2023)
공작물 신뢰성 문제
• 기존 가공면의 잔류응력 값은 ±200MPa 변동합니다.
• 엔진 부품의 피로 수명 차이는 최대 30입니다.
비센솔루션 기술 혁신
항공{0}}등급 티타늄-알루미늄 합금의 정밀 가공 요구에 부응하여 BISHEN에서 개발한 3가지{2}}인-친환경 초음파 공작 기계는 5가지 주요 기술 혁신을 이루었습니다.
복합 가공 플랫폼
• 초음파 진동 모듈이 통합된 5{0}}축 연동 머시닝 센터
• 다용도-청색 및 흰색 수직 구조는 다양한 사양의 고정 장치에 맞춰 조정됩니다.
저온-절단 시스템
• 초임계 CO2 냉각 기술(-78도 항온 제어)
• 최소량 윤활(MQL) 시스템으로 마찰 손실 31% 감소
도구 강화 솔루션
• 초음파 내부 냉각 열수축 핸들로 강성을 30% 높였습니다.
• 나노-코팅 도구 수명이 2.8배 연장됩니다.
솔루션 구현 효과 비교

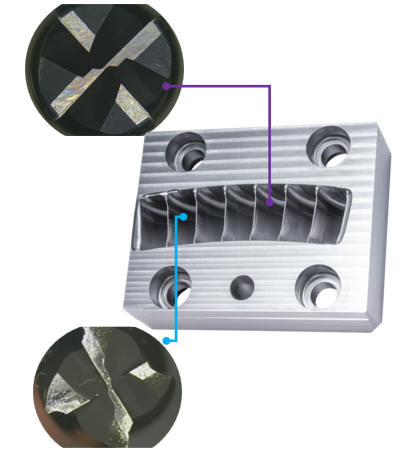

가공 효율성 향상
기존 솔루션: 단일 도구로 4개의 홈을 처리하면 치핑이 발생합니다.
비센 솔루션: 12개의 홈을 연속 가공하여 정상적인 마모를 유지합니다.
표면 품질의 도약
• 잔류 압축 응력 24% 증가(최대 -850MPa)
• 피로 강도 40% 증가(벤치 테스트 데이터)
서비스 성과의 획기적인 발전
• 고온 서비스 수명이 35% 연장되었습니다.
• 응력 부식 균열 위험 60% 감소
