정밀 기계 조립에서는 원형 너트(GB/T812 원형 너트 표준)의 설치 방향이 종종 논의되는 주제입니다. 아래에는 참고하실 수 있도록 핵심 사항을 정리했습니다.

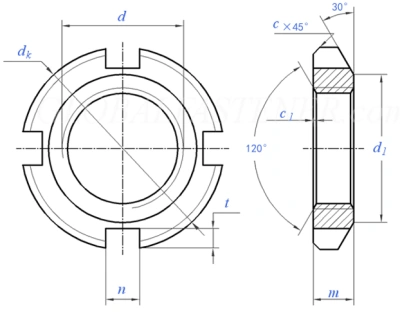

1. 원형너트의 구조적 특징
둥근 너트 한쪽에는 30도의 큰 모따기(30도 모따기 너트)가 있으며 주로 샤프트 축 고정에 사용됩니다.

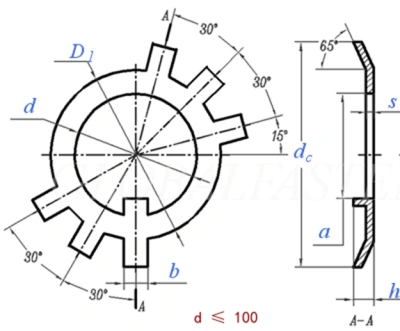

2. 잠금 와셔와 페어링
실제로 풀림 방지(풀림 방지 너트 방법-)를 달성하기 위해 일반적으로 둥근 너트가 잠금 와셔(GB/T858 잠금 와셔)와 함께 사용됩니다.
와셔에는 여러 개의 탭과 65도 각도가 있습니다.
표준에 따르면 와셔의 D1 치수는 둥근 너트의 d1 치수와 일치합니다.
따라서 둥근 너트의 큰 모따기된 면이 잠금 와셔와 쌍을 이루어야 합니다.
👉 즉, 둥근 너트와 잠금 와셔를 함께 사용할 경우 모따기된 면이 클램핑된 부품을 향해야 합니다.
3. 락와셔를 사용하지 않는 경우
때로는 잠금 와셔가 적용되지 않습니다. 예를 들어:
사용이중 원형 너트 잠금풀림 방지용-;
풀림 방지 요구사항은- 없으며 단일 원형 너트만 조이면 됩니다.
이러한 경우에도 설치 방향이 여전히 중요합니까? 대답은 다음과 같습니다. 예, 아직 고려해야 할 사항이 있습니다.
4. 설치 방향에 대한 추가 고려 사항
너트 직각도 공차:
GB/T812 표준은 모따기된 면에 대한 직각도 요구 사항을 지정하지만 반대쪽에는 지정하지 않습니다.

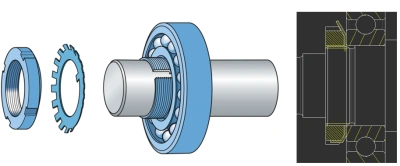

베어링 잠금 너트 설치:
베어링과 같은 조립품에서는 일반적으로 베어링에 눌려진 부품이 내부 레이스 직경을 넘어 확장되지 않는 것이 바람직합니다. 이러한 경우, 모따기된 면을 클램핑된 구성요소 쪽으로 배치하는 것이 더 합리적입니다.
어셈블리에 그러한 제한이 없으면 설치 방향은 엄격하게 중요하지 않습니다.(文章来源:iMechanics机械)
