쇼트 피닝은 정밀 부품의 성능을 향상시키기 위해 널리 사용되는 표면 처리 기술입니다. 기본 원리는 제어된 조건에서 고속으로 수많은 고경도 구형 매체를 부품 표면에 충격을 가하여 국부적인 소성 변형을 일으키는 것입니다. 매체와 매개변수가 다른 샌드블라스팅 및 쇼트 블래스팅과 같은 공정과 유사하지만 쇼트 피닝은 독특한 냉간 가공 메커니즘을 따릅니다. 이 기사는 다음에 중점을 둡니다.쇼트 피닝대표적인 과정으로.
쇼트 피닝은 부품 표면을 어떻게 변경합니까?

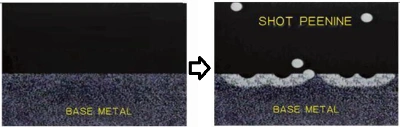

쇼트 피닝 중에 다수의 고속-미디어가 표면에 부딪혀 작은 홈이 형성되고 표면층에 소성 변형이 발생합니다. 원래 표면 거칠기가 상대적으로 높지 않은 한(Ra > 6.3μm) 공정은 일반적으로표면 거칠기를 증가시킵니다.
이는 공통적인 모순을 야기합니다. 거칠기의 증가는 종종 다음과 상관관계가 있습니다.피로 강도 감소, 표면 거칠기 보정 계수를 포함하는 피로 수명 계산에서 볼 수 있습니다.
반면에 쇼트피닝(shot peening)도 있다.피로 강도를 향상시키는 입증된 방법, 재료나 부품 형상을 변경하지 않고도 가능합니다. 어떻게 이 두 진술이 모두 사실일 수 있습니까?
두 가지 강화 메커니즘: 응력-기반 및 구조
명백한 모순은 다음을 이해함으로써 해결됩니다.이중 강화 메커니즘샷 피닝은 다음을 제공합니다.
잔류 압축 응력 강화
피닝 매체가 표면에 충격을 가하면 외부 층은 소성 변형을 겪는 반면 내부 층은 탄성을 유지합니다. 충격 후, 소성 변형된 표면은 밑에 있는 탄성층에 의해 구속되어 결과적으로안정적인 잔류 압축 응력장.
이 압축 응력은 반복 하중의 인장 성분에 대응하여 피로 균열의 시작과 성장을 지연시키거나 억제합니다.
이 효과는 -기존 미세 균열이나 결함이 존재할 때 특히 유용합니다. 압축 응력이 이러한 균열을 '닫는' 데 도움이 되어 피로 파괴 위험을 크게 낮추기 때문입니다.
미세구조 개선
고밀도-충격은 재료의 상당한 미세 구조 변화로 이어집니다.
표면 결정립 미세화 및 전위 밀도 증가
서브그레인 구조의 형성
오스테나이트강과 같은 재료에서는마르텐사이트 상변태발생할 수 있으며, 변형을 추가하여-강화를 유발합니다.
결정 격자 내 미끄러짐을 방지하여 경화된 표면과 내부 매트릭스 사이의 변형을 제한합니다.
이러한 변형은 표면 경도, 내마모성을 향상시키고 피로 균열 형성을 지연시킵니다.
쇼트 피닝은 항상 효과적인가요? 적절한 프로세스 설계가 있어야만
쇼트 피닝은 다음과 같은 방법으로 피로 강도를 향상시킬 수 있습니다.20% ~ 60%, 그 효율성은 신중하게 제어되는 프로세스 매개변수에 달려 있습니다. 결과에 영향을 미치는 요소는 다음과 같습니다.
미디어 유형, 크기, 모양
피닝 압력 및 속도
충격 각도 및 방향
적용률 및 반복주기
부품의 초기 표면 상태
다시 말해서,쇼트 피닝은 보기만큼 간단하지 않습니다.. 매개변수를 제대로 제어하지 않으면 개선되기는커녕 조기 손상을 초래할 수 있습니다.
결론
쇼트 피닝 도입유익한 잔류 압축 응력그리고미세 구조 개선부품의 피로 수명과 내마모성을 크게 연장합니다.
표면 거칠기가 증가하더라도 전반적인 이점이 단점보다 더 큰 경우가 많습니다.-프로세스가 적절하게 최적화된 경우. 항공우주, 자동차, 고성능 기계 등의 산업에서 쇼트 피닝은 신뢰성과 내구성을 추구하는 데 여전히 중요한 도구입니다.(文章来源:iMechanics机械)
