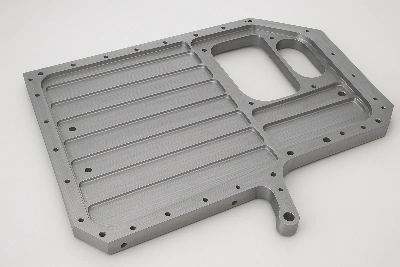

모놀리식 플레이트에서 날개 스킨이나 동체 프레임을 밀링할 때 부품이 화면에서는 단단해 보이지만 기계에서는 스프링처럼 작동합니다. 절단 시간, 고르지 못한 열, 응력 방출로 인해 얇은 벽이 10분의 1밀리미터 정도 이동하여-조립이 실패할 수 있습니다. 스펙을 유지하는 유일한 방법은 움직임을 계획하고 실시간으로 보상하는 것입니다.
왜 어려운가
넓은 스윕 영역, 얇은 벽:재료 제거율이 높으면 온도 구배가 발생합니다. 얇은 리브는 열 입력에 빠르게 반응합니다.
긴 사이클 시간:기계가 '따뜻'하더라도 열팽창으로 인해 공구, 스핀들, 고정 장치가 드리프트됩니다.-
잔류 응력 해제:주머니가 열리면 패널이 '호흡'하여 부분적으로 튀어나오거나-튀어나옵니다-.
우리가 보는 실패 모드
포스트-컷 스프링백피부 두께를 허용 범위 밖으로 밀어내는 것입니다.
국부적 파동열이 축적되는 단계에서-리브/보강재에 발생합니다.
홀/슬롯 위치 드리프트주변 스톡이 안정화되기 전에 형상이 절단되는 경우.
효과적인 프로세스 제어
실시간-온도 모니터링:고정 장치에 결합된 RTD + 스핀들 열 모델 경보는 피드 재정의 및 체류/냉각-기간을 트리거합니다.
기계 보상:기계 열 매핑과 관련된 동적 도구 길이/규모 보상; 폐쇄형-루프 조사를 통해-사이클 중간에 중요한 데이터를 제로화합니다-.
구역화 전략:패널을 열 구역으로 나눕니다. 열과 스트레스 방출의 균형을 맞추기 위해 교대로 교차하는 반대쪽 영역(A←C, B→D)을 거친 상태로 만듭니다.
절단 전략:가벼운 방사형 맞물림, 일관된 칩 두께, 핫스팟을 방지하기 위한 제어된 스텝다운을 통한 고효율{0}}황삭 가공입니다.
냉각수 및 공기 관리:깊은-포켓에서 칩을 배출하기 위한 고유량 플러드 + 방향성 에어나이프; 재절단열을 줄입니다.
안정화 단계:세미{0}}에서 네트에 가까운 마무리, 시간에 맞춰 휴식을 취한 후 재{1}}탐색한 다음 온도가 기준선으로 돌아온 후에만 가볍게 콜드 패스로 마무리합니다.
고정:얇은 베이 아래에 규격 지지대가 있는 진공 + 핀-탐지기; "인쇄" 및 왜곡을 방지하기 위해 토크-제한 클램핑.
사례 연구: 일체형-윙 웹, 2.8m × 1.1m, Al-Li 플레이트
유럽의 기체 공급업체는 리브 두께를 요구했습니다.±0.05mm슬롯 실제 위치0.08mm 이하전체 가공 후. 초기 시험은 다음과 같이 나타났습니다.0.18mm가장 얇은 만에서 스프링백.
변경된 사항:
고정 장치 RTD 4개와 스핀들 열 센서 1개가 추가되었습니다. 에 온도 게이트를 만들었습니다.ΔT 2.5도 이하마무리 전 고정물과 재고 사이.
도구 경로를 크로스해칭 구역화 계획으로-재배열했습니다. 삽입됨12분사분면당 균등화가 일시 중지됩니다.
준정삭을 위해 6-플루트 가변-피치 엔드밀로 전환하고 반경 방향 맞물림을 줄였습니다.12–15%칩을 얇고 시원하게 유지하기 위해 더 높은 이송을 사용합니다.
6개의 제어 데이텀에 대한 중간{0}}사이클 프로빙 적용된+0.0006 규모X에서 로컬로(기계 보상) 최종 패스를 수행합니다.
결과:최대 포스트-절단 편차가 다음으로 감소했습니다.0.046mm갈비뼈에 그리고0.06mm모든 검사 지점에서 슬롯 위치-녹색.
실용적인 체크리스트(저장)
온도 센서를 켜세요고정 장치, 스톡 가장자리 및 기계 기둥.
정의하다열 유지 지점중요한 마무리 전에.
대체 황삭 영역; 인접한 베이를 순차적으로 비우지 마십시오.
강제 칩 배출;재-칩 칩=열.
준{0}}완료 → 휴식 →재{0}}탐사→ 마무리는 가볍게.
통나무공구 마모 대 온도; 새로운 공구로 선제적으로 마감합니다.
CMM을 확인하세요-기계 조사 중드리프트를 조기에 잡는 것이 목표입니다.
미묘하지만 중요함
열 보상은 단일 기능이 아닙니다. 이는 감지, 시퀀싱 및 가벼운 마무리의 조율입니다. 올바르게 수행하면 크고 얇은-벽 항공우주 패널은 과도한 수작업-재작업-없이 기계 회의 사양에서 벗어나 냉각 후에도 허용 오차를 유지합니다-.
