핵심 처리 과제
재료 특성: 주조 니켈-기반 고온-합금 K4169(HRC46 경도)

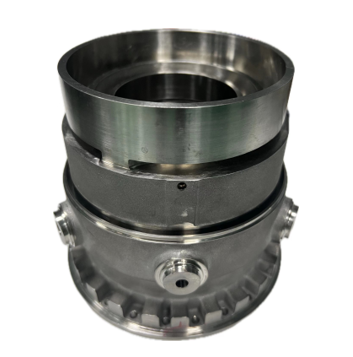

공정 요구 사항: 내부 및 외부 선삭(항공기 베어링 시트 조립 표면 정확도 ±0.005mm)
업계 표준: 표면 거칠기 Ra<0.1μm(항공기 엔진의 2000시간 내구성 테스트 충족)
항공제조산업의 문제점
A. 재료 가공 특성
K4169 합금의 낮은 열전도율로 인해 절단 영역 온도가 1000도에 도달합니다. 기존의 선삭 가공에서는 가공 경화층이 쉽게 발생하여 항공 베어링의 피로 수명에 심각한 영향을 미칩니다.
B. 전통 기술의 세 가지 주요 결함
효율성 병목 현상: 단일{0}}처리에 120분 소요(엔진 조립 진행 지연)
품질 위험: 표면 진동으로 인해 베어링 파손 발생(항공안전사고 주요 원인 중 하나)
통제 불능의 비용: 블레이드는 3개마다 교체해야 합니다. (공구 비용은 전체 부품 비용의 35%를 차지합니다.)
비센솔루션 기술 매트릭스
5{0}}축 밀링 및 터닝 센터: 전체 공정 처리를 위한 베어링 시트의 일회성 클램핑- 실현-(항공 부품의 반복 위치 오류 제거)
초음파 보조 터닝 시스템: 40kHz 고주파-진동으로 절삭온도 60% 감소 (K4169 공구 고착 문제 해결)
항공-특정 공구 홀더 시스템: HSK-A63 인터페이스 강성을 50% 향상(항공 부품의 미크론-수준 진원도 보장)

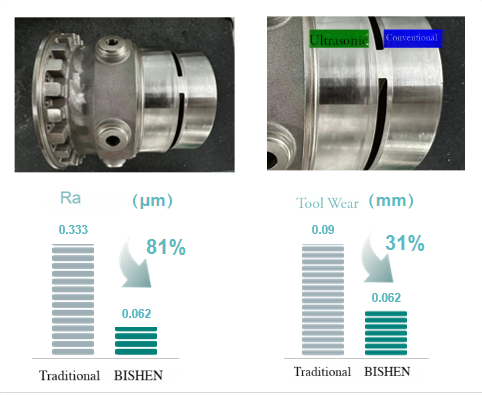

측정된 성능 비교
표면 품질: 조도 Ra 0.333μm→0.062μm (항공표준 대비 5배 우수)
도구의 경제성: 마모 감소 31% (단일 블레이드로 8개 연속 가공 가능)
종합적인 혜택: 단품 가공비 42% 절감 (항공부품 대량생산의 핵심지표)
