엔진 케이싱, 대형 커넥터 링 및 기타 중요한 항공우주 부품과 같은 벽이 얇은{0}}링은 단면이 얇지만 직경이 큰 경우가 많습니다. 이러한 부품은 가볍고 비용 효율적이지만{2}}가공에 상당한 어려움이 있습니다. 벽이 얇기 때문에 가공 중 열 변형에 매우 취약하며, 특히 보어와 같은 고정밀 내부 기능이 관련된 경우에는-더욱 그렇습니다.
도전
직경이 크고 벽이 얇은-부품을 가공할 때 가장 큰 과제는 관리입니다.열팽창절단 과정 중. 도구가 재료와 상호 작용함에 따라국부적인 열 발생다음으로 이어진다비선형 열변형, 부품이 휘거나 뒤틀리는 원인이 됩니다. 이러한 왜곡은 내부 보어 또는 기타 정밀 기능을 가공할 때 특히 문제가 됩니다. 작은 변화라도 부품 무결성을 손상시킬 수 있기 때문입니다.
온도 변동형상에 영향을 주어 중요한 기능이 잘못 정렬될 수 있습니다.
열왜곡크고 복잡한 부품에 대해 엄격한 공차를 달성하기가 어렵습니다.
통제되지 않은 열치수 정확도가 낮아 폐기 또는 재작업이 발생합니다.
우리의 솔루션 접근 방식
이러한 문제를 해결하기 위해 Bishen Precision은 다음을 결합한 통합 열 제어 전략을 개발했습니다.고급 냉각 기술, 실시간-온도 모니터링, 그리고레이저 프로파일링 시스템:
실시간-시간 온도 제어
우리는 고용한다적외선 온도 센서CNC 가공 공정에 통합되어 공구 및 공작물 온도를 지속적으로 모니터링합니다. 이를 통해 절단 매개변수를 조정하여 안정적인 열 환경을 유지할 수 있습니다.
분할 냉각 공정
지속적인 냉각수 흐름 대신에 우리는세분화된 냉각 전략이는 가공 단계와 동기화되어 단계적으로 냉각 유체를 적용합니다. 이는 열 충격을 방지하고 재료가 고르지 않게 팽창할 위험을 최소화합니다.
실시간-시간 모니터링을 위한 레이저 프로파일링
정확성을 유지하기 위해 우리는레이저 프로파일링 시스템가공되는 동안 부품의 표면과 내부 특징을 측정합니다. 이 시스템은 열팽창으로 인한 치수 변화에 대한 피드백을 제공하여-도구 경로의 실시간 보정 및 조정이 가능합니다.
포스트-가공 완화
가공 후 부품은 제어된 환경에서 유지되어 재료가 이완되어 마감 전에 내부 응력이 안정화됩니다. 이는 치수 안정성을 보장하고 최종 정확도를 향상시키는 데 도움이 됩니다.
결과
| 미터법 | 최적화 전 | 최적화 후 |
|---|---|---|
| 보어 직경 편차 | ±0.03mm | ±0.005mm |
| 타원성 오류 | 0.06mm | 0.01mm |
| 열 왜곡 포스트-절단 | 중요한 | 최소한의 |
| 폐기율 | 10% | <1% |
적용 사례: 엔진 장착 링

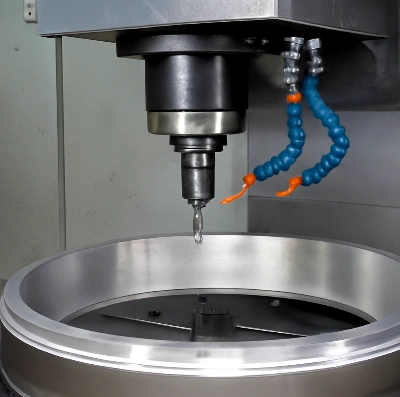

최근 프로젝트에서 우리는 대형 기계를 가공하는 임무를 맡았습니다.알루미늄 합금 엔진 장착 링벽 두께는 5mm이고 외경은 500mm입니다. 구성품은 짝을 이루는 부품과 적절하게 장착되기 위해 내부 보어에 높은 정밀도가 필요했습니다.
정확한 열 관리 전략이 없으면 절단 중 온도{0}}로 인한 변형으로 인해 최대 0.03mm의 보어 정렬 불량이 발생하여 불량률이 높아졌습니다. 우리의 구현을 통해다-단계 냉각 시스템그리고레이저 프로파일링, 보어 편차를 0.005mm 미만으로 줄여 부품 성능을 개선하고 낭비를 줄였습니다.
결론
벽이 얇고{0}}직경이 큰 부품을 정밀 가공하려면 세심한 열 제어가 필요합니다. 을 통해실시간-온도 관리, 분할 냉각, 그리고레이저-유도 보상, 우리는 열팽창 문제를 성공적으로 해결하여 중요한 항공우주 및 자동차 부품의 높은 -정밀성과 무결함-생산을 보장했습니다.
대직경-박벽-가공에 어려움을 겪고 계시다면,오늘 저희에게 연락하세요당사의 고급 열 제어 프로세스가 어떻게 생산 효율성과 부품 품질을 향상시킬 수 있는지 알아보십시오.
