가공제품

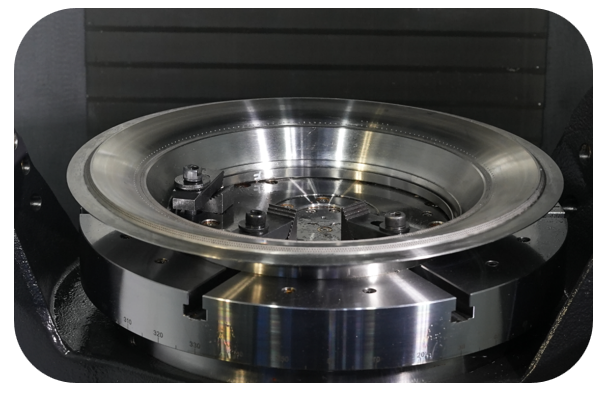

재료: 고온합금(GH4169)
처리 기능: 경사 홀 가공 (조리개 0.8-3mm, 경사각 15도 -45도)
경도: HRC43 (재료 절단이-어려움-)
처리 배경 및 업계 문제점
에이. 산업 배경
현대 항공기 엔진의 연소실은 극도로 높은 온도(1000도 이상) 환경에서 안정적으로 작동해야 하며, 기공 처리 품질은 엔진 수명에 직접적인 영향을 미칩니다. 기존의 레이저/EDM 가공은 형성될 수 있지만 미크론-수준의 재용해층을 생성하므로 장기간 고온 및 고압 조건에서 균열이 발생하기 쉽고 결과적으로 엔진 성능이 저하됩니다.
b. 전통적인 가공의 어려움
재용해층 문제: 특수가공으로 생성된 재응고층(10-30μm)은 2차 연마가 필요하므로 원가가 20% 증가합니다.
효율성 병목 현상: 단일 연소실은 3000+개의 경사 구멍을 처리해야 합니다. 기존 공정은 구멍 하나당 20초가 소요되며 수율은 82%에 불과합니다.
공구 손실: 고온-합금으로 인해 초경 공구의 평균 수명이 홀 408개에 불과하고 공구 교체가 잦아 납기에 영향을 미칩니다.
비센솔루션: 초음파 5{0}}축 친환경 가공 시스템
다목적 초음파 수직 5{1}축 공작 기계: 0.001mm 수준의 동적 보상, 15도 -60도 경사 홀 전방향 가공에 적합
초음파 보조 절단 기술: 40kHz 고주파-진동으로 절삭력 63% 감소, 버 발생 억제
초임계 CO2 냉각(-78도): 절단부위의 고온을 순간적으로 동결시켜 소재의 열변형을 제거합니다.
MQL 미세-윤활 내부 냉각: 0.05ml/h 초-마이크로 오일 미스트 윤활, 공구 수명 31% 증가
처리 장점 및 산업 가치
제로 재용해층: 열간 가공을 기계 절단으로 대체, 구멍 벽 거칠기 Ra 0.8μm 이하(항법 표준 SAE-AS9100D 초과)

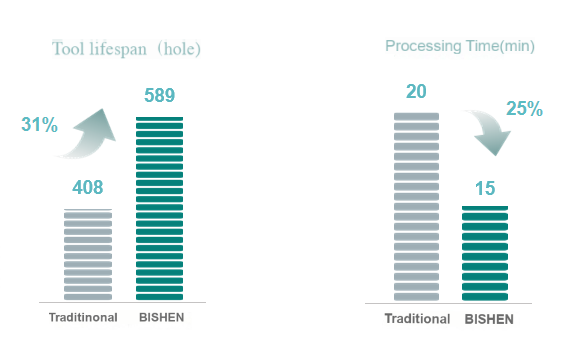

효율성 혁신: 싱글홀 가공시간을 25% 단축(15초/홀), 연간 엔진연소실 500개 생산능력 보유
비용 최적화: 공구 수명이 589홀 이상에 도달하여 연간 공구 구입 비용 $280,000 이상 절감
