골드 전기 도금은 현대식 제조의 초석으로 남아 비교할 수없는 전기 전도성을 결합합니다.4.1×10⁷ S/m) 탁월한 부식 저항 ()0. 가혹한 환경에서 1 µm/년 손실). 이 기사는 경험적 데이터 및 산업 벤치 마크에 의해 지원되는이 이중 성능을 달성하는 기술적 뉘앙스를 해부합니다.
1. 전도도-조정 시너지 : 과학적 관점
1.1 원자 수준의 엔지니어링
골드의 얼굴 중심 입방 (FCC) 결정 구조는 을 가능하게합니다전자 이동성 은은보다 70% 높음이면서도 귀족 (표준 전극 전위 +1. 5V) 산화에 저항합니다. 현대 도금 공정은 다음을 통해이 균형을 최적화합니다.
곡물 크기 제어 : 20-50 nm 나노 결정질 코팅은 을 달성합니다95% 벌크 전도도
불순물 한계짐혼합 금속 시스템의 갈바니 부식
1.2 두께 최적화 행렬
| 애플리케이션 | 최소 두께 (µm) | 맥스. 다공성 (모공/cm²) |
|---|---|---|
| PCB 에지 커넥터 | 0.8 | 15 |
| 의료 임플란트 | 2.5 | 3 |
| 위성 구성 요소 | 5.0 | 0 |
2. 프로세스 매개 변수 : 정밀 레버
2.1 전해질 조성 (산업 금도 도금 목욕 조제)
카우 (CN) c : 4-8 g/l (활성화 99.99% 순수한 Au 증착)
구연산짐
브라이트 텐더 : {{{0}} Mercaptobenzothiazole은 0.1 g/L보다 작거나 동일합니다 ( 를 방지합니다.고지대 비율의 수지상 성장)
2.2 전류 밀도 최적화
저전류 체제 ({{{0}}. 5-1. 5 a/dm²) : 0. 2-0
맥박 도금 (10ms/5ms off) : 을 줄입니다60% 감수 위험
3. APC (Advanced Process Control) 프레임 워크
3.1 실시간 모니터링 시스템
순환 전압 전류 측정 센서 : 와 시안화물 고갈을 감지하십시오0. 1 ppm 정확도
XRF 두께 게이지 : 와의 인라인 측정± 0. 02 µm 정밀도
3.2 결함 방지 프로토콜
전처리:
산 활성화 (10% HASSO₄, 45도, 120 년대)
니켈 스트라이크 층스테인레스 스틸 기판의 경우 (2 µm, 3 a/dm²)
도금 단계:
온도 제어 ± 0. 5도 (에 중요합니다복잡한 형상에서 코팅 균일 성)
후 처리:
수소 베이크 아웃 (200도 × 2H, H₂ 함량을 로 줄입니다.<5 ppm)
4. 산업 사례 연구

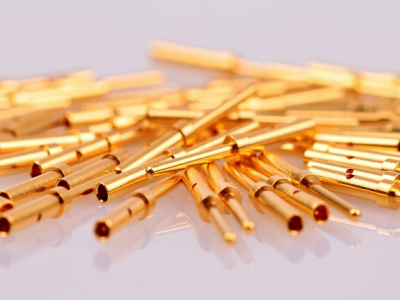

4.1 고주파 커넥터 도금 (5G 신호 무결성 최적화)
도전 : 와 3.5GHz 신호 무결성을 유지하십시오<0.1 dB loss
해결책 : 0 위의 1.2 µm 금.
결과 : 접촉 저항은 에서 안정화되었습니다10 ° 짝짓기주기 후 1.2 MΩ
4.2 해양 센서 부식 방지
환경 : 3.5% NaCl 스프레이 (ASTM B117 표준)
전략 : 5 µm 무광택 금 + 0. 5 μm 크로메이트 변환 코팅
성능: 2000H 소금 안개 노출 후 부식이 없습니다
5. 금도금을 재구성하는 신흥 기술
5.1 시안화물이없는 도금 목욕 혁신
황산염 기반 욕조성취하다60도에서 90% 던지기 전력
이온 성 액체 전해질할 수 있게 하다3D 미세 구조의 실온 도금
5.2 나노 복합체 코팅
아우 그라겐: 130% 전도도 향상 (Nano Letters, 2023)
au-diamond : Vickers 경도는 로 증가했습니다450 HV (vs. 순수한 AU 70 HV)
6. 비용 최적화 전략
선택적 도금 : 레이저 마스크 구역은 AU 소비를 으로 줄입니다40%
폐 루프 복구: 98% 목욕 화학적 재활용 이온 교환 멤브레인을 통해
결론 : 0. 1 µm 임계 값
항공 우주 대기업 록히드 마틴이 금 코팅 두께를 2.5 µm에서 1.8 µm로 줄이면서 MIL-G -45204 D 준수, 그것은 비판적 진실을 검증했습니다정밀 공정 제어는 재료 수량보다 중요합니다. 미래는 AI 중심 목욕 관리를 와 통합하는 시스템에 속합니다.원자 층 증착 기술.
