H1 근거:이 용어를 검색하는 설계 엔지니어는 업계 개요를 찾는 것이 아닙니다. - 도면을 출시하기 전에 프로세스 수준의 답변이 필요합니다.- 이 제목은 바로 그것을 나타냅니다.

방금 Ti-6Al-4V 척추 케이지에 대한 DFM 피드백을 받았습니다. 0.6mm 내부 웹이 도구 접근을 위한 신호를 보내고 베어링 표면의 Ra 0.4μm 콜아웃은 사이클 시간을 두 배로 늘리는 마무리 패스를 의미합니다. 프로젝트 리더는 연삭 없이도 공차 스택을 유지할 수 있는지 알고 싶어합니다. 익숙한 것 같나요?

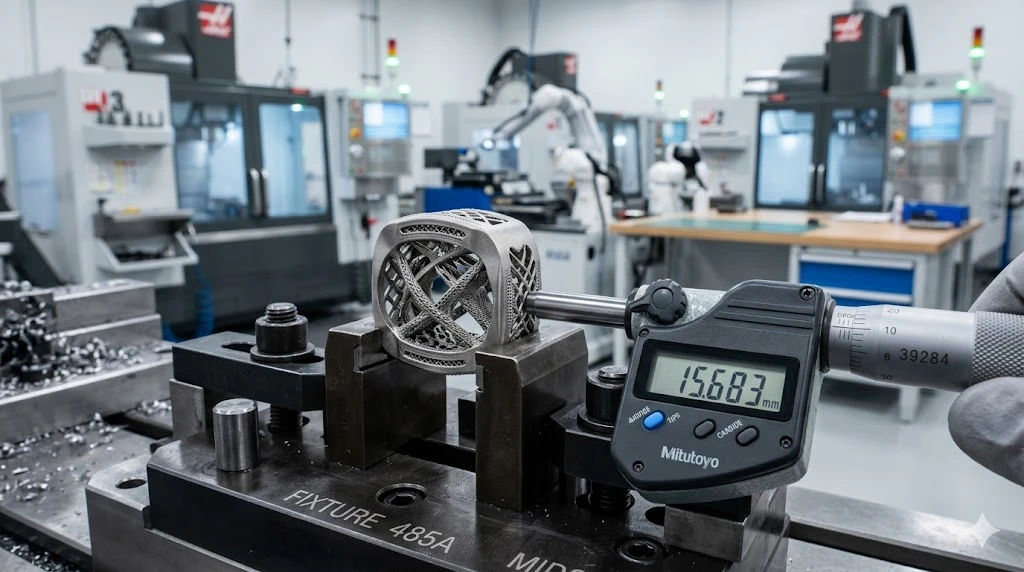

alt=

이것이 의료용 CNC 가공의 일상적인 현실입니다. 부품은 작고 재료는 반격하며 규제 문서 추적은 스포츠에 대한 로트 번호를 읽는 FDA 감사관으로부터 살아남아야 합니다. 이 가이드에서는 STEP 파일이 기계에 도달하기 전에 중요한 프로세스 결정을 안내합니다. - 재료 선택, 공차 전략, 장치 구성 요소별 DFM 트랩 및 2026년 규정 준수 측면에서 변경된 사항을 안내합니다.

표준 정밀 가공으로 알루미늄에 대해 ±0.01mm를 얻을 수 있으며 이를 하루에 끝낼 수 있습니다. 의료 기기 작업에는 치수 정확도 외에도 ISO 10993에 따른 생체 적합성, 전체 로트 추적성, 검증된 세척 프로세스 및 ISO 13485:2016을 21 CFR Part 820에 공식적으로 포함하는 FDA의 새로운 품질 관리 시스템 규정(QMSR)에 대한 - 2월 2026 - 준수 등 추가적인 제약 조건이 있습니다(출처: FDA.gov, 2026년 2월 2일 발효). 가공 파트너가 QMSR을 반영하도록 품질 시스템을 업데이트하지 않은 경우 검사 보고서는 다음 제출 시 소집을 통과하지 못할 것입니다.

전 세계 의료 기기 시장은 2025년에 약 6,790억 달러에 달했으며 Precedence Research에서는 2035년까지 연평균 성장률(CAGR) 5.94%로 확장하여 2026년에 약 7,200억 달러에 이를 것으로 예상합니다. 소형화, 로봇 수술 플랫폼 및 환자-맞춤형 임플란트가 이러한 성장을 주도하고 있으며 - 이 모든 것에는 10년 전보다 더 엄격한 기능과 더 단단한 재료를 갖춘 가공된 구성 요소가 필요합니다.

설계 엔지니어의 경우 의료 부품용 CNC 가공 공급업체는 단순한 공급업체가 아닙니다. 이는 설계 검증 체인의 확장입니다.

기기 구성요소에 사용할 재료를 선택하는 것은 -의사의 기능적 요구사항, 기계공의 프로세스 현실, 규제 파일 간의 3자 협상입니다. 가장 일반적인 의료용{2}}등급 재료를 작업 현장에서 비교하는 방법은 다음과 같습니다.

재료	일반적인 응용	가공성 등급	주요 CNC 과제	표면 마감 가능
Ti-6Al-4V(5등급)	척추 케이지, 뼈 나사, 엉덩이 줄기	낮은 - 높은 공구 마모	인서트 가장자리에 열이 축적됩니다. 홍수 냉각수 필요 + 낮은 Vc	Ra 0.4–0.8 μm(가공); Ra 0.05μm(연마)
316L / 316LVM 스테인리스	수술 기구, 절단 가이드, 트레이	중간	거주하는 경우 경화 작업; 이송 속도를 일정하게 유지	Ra 0.2~0.4μm
CoCrMo(ASTM F75)	무릎 대퇴부 부품, 치과 프레임	낮은 - 연마재	급속한 측면 마모; 세라믹 또는 CBN 인서트 선호	Ra 0.2~0.6μm
PEEK(빅트렉스 450G)	척추 스페이서, 두개골 임플란트, 시험용 헤드	높지만 - 온도에 민감함-	Melting at >250도 커터 접촉; 임플란트-등급 부품에는 냉각수 잔류물이 허용되지 않습니다.	Ra 0.4~1.0μm
6061-T6 / 7075-T6 알루미늄	기구 하우징, 지그, 비-임플란트 인클로저	높은	잔류 응력으로 인한 얇은{0}}벽 변형; 황삭과 정삭 사이의 응력 완화가 필요합니다.	Ra 0.2~0.4μm
니티놀(NiTi)	스텐트 구성요소, 가이드와이어 팁	매우 낮음	형상-기억 속성을 보존해야 합니다. 최소한의 열 입력, 공격적인 공급 없음	Ra 0.8~1.6μm

PEEK에 대한 한 가지 참고 사항: 많은 설계 엔지니어는 임플란트-등급 PEEK(PEEK-OPTIMA 또는 동급)가 수지 로트에서 완성 부품까지 문서화되고 깨지지 않는 관리 체인이 필요하다는 사실을 인식하지 못한 채 방사선 투과성을 위해 기본적으로 PEEK를 사용합니다. 귀하의 기계 공장이 어제 303 스테인레스를 사용한 동일한 고정 장치에서 PEEK를 절단하는 경우 생체 적합성 테스트 중에 표면화될 오염 위험이 있습니다.

더 단단하다고 항상 더 좋은 것은 아닙니다. 기능이 요구하는 것 이상으로 조이는 공차 범위는 - 더 많은 패스, 느린 피드, -공정 중 측정, 때로는 2차 연삭 또는 래핑 작업 비용을 추가합니다. 아래 표는 공차 범위를 프로세스 현실에 매핑합니다.

공차 밴드	일반적인 프로세스	예상 비용 영향	지정 시기
±0.1mm	표준 3축 밀링, 단일 설정	기준선	중요하지 않은-하우징 기능, 여유 구멍
±0.025mm	프로빙, 제어된 고정 장치가 포함된 3축 또는 5축	1.2–1.5× 기준선	결합 인터페이스, 정렬 기능, 압입-구멍
±0.01mm	5-축(-공정 측정, 온도 제어 환경 포함)	2–3× 기준선	베어링 시트, 임플란트 테이퍼 잠금 장치, 밀봉 표면
±0.005mm	정밀 선삭(스위스-형) 또는 지그 연삭, CMM-인증됨	3–5× 기준선	뼈 나사산 프로파일, 밸브 시트, 마이크로{0}}보어 ID
±0.002mm	서브-선삭/연마, 온도 조절-셀, 100% CMM	5~10× 기준선	광학 보어, 초정밀-테이퍼 맞춤, 교정 마스터

MID에서는 길고 가느다란 뼈 나사와 치과용 지대주를 위해 스위스-형 선반에서 ±0.002mm를 정기적으로 유지합니다. 그러나 우리는 7075 -의 100mm 포켓 바닥에서 ±0.005mm를 요구하는 도면을 거부할 것입니다. 제어된 실행에서 숫자에 도달할 수 없기 때문이 아니라 알루미늄의 열팽창 계수(23.1μm/m·도)가 배치 중 2도 주변 이동이 공차 예산의 절반을 소모한다는 것을 의미하기 때문입니다. 수정 사항은 더 엄격한 환경 사양이거나 기능적 데이텀 체계를 통한 완화된 공차입니다. 우리는 최종 검사에서 발견하는 것보다 DFM에서 그러한 대화를 나누는 것을 선호합니다.

Ti-6Al-4V는 - 탁월한 생체 적합성, 높은 중량 대비 강도 및 검증된 골유착으로 인해 기본 임플란트 합금입니다. 이는 또한 CNC 스핀들에서 가장 까다로운 재료 중 하나입니다.

티타늄을 강철처럼 처리하면 다음과 같은 일이 발생합니다. 칩이 깨끗하게 부서지지 않고, 열이 칩과 함께 배출되는 대신 절삭날에 집중되며, 마지막 패스 아래에서 -경화된 표면층이 다음 패스와 충돌합니다. 크레이터 마모가 가속화되고 인서트가 $400 티타늄 블랭크의 중간{2}}절삭을 포기하면 부품과 공구가 폐기됩니다.

-에 효과가 있고 우리가m의료용 CNC 가공매일 실행되는 셀 -은(는) 세 가지 기둥을 기반으로 구축되었습니다.

금속 제거율이 아닌 열 관리를 위해 조정된 절단 매개변수입니다.Ti-6Al-4V의 경우 일반적으로 코팅된 초경을 사용하여 표면 속도를 40~60m/min으로 실행하고 인서트 모서리 무결성이 처리량보다 더 중요한 정삭 패스에서는 25~35m/min으로 떨어집니다. 칩 부하가 0.08mm/날 이상으로 유지되어 절삭 영역에서 열을 멀리 전달할 수 있을 만큼 칩의 두께를 유지합니다. 더 얇아지면 열이 가공물에 머물게 됩니다.

슬로팅이 아닌 포켓팅을 위한 트로코이드 밀링 가공.티타늄의 전체{0}}폭 슬롯팅은 공구 킬러입니다. 트로코이드(또는 "적응형") 도구 경로는 원호를 통해 일관된 칩 부하를 유지하면서 반경 방향 맞물림을 낮게 유지합니다. - 일반적으로 커터 직경의 8~12% -. 중요한 결정 포인트: 포켓 종횡비가 깊이-대-너비 4:1을 초과하는 경우 트로코이드에서 플런지{11}}황삭(Z-축) 전략으로 전환하세요. 높은 종횡비에서는 트로코이드 경로의 측면 절삭력으로 인해 벽 테이퍼로 나타나는 공구 편향이 발생합니다.

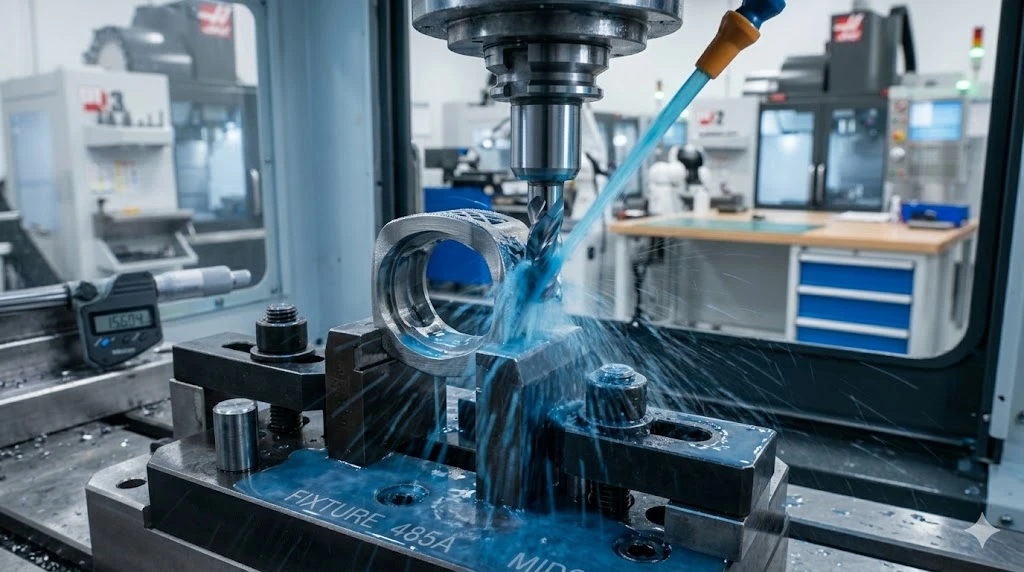

실제로 절단면에 도달하는 절삭유 공급.최소 70bar의 관통-스핀들 절삭유는 일반적인 근처가 아닌 절삭날을 향합니다. 5-축 티타늄 셀에서는 공구 각도를 실시간으로 추적하는 프로그래밍 가능한 절삭유 노즐을 실행합니다. 외부 호스에서 흘러나오는 냉각수는 없는 것보다 낫지만 Ti-6Al-4V의 깊은 포켓에서는 관통되지 않습니다. 칩 덩어리가 냉각수를 막아 부품을 휘게 하는 열 구배가 발생하게 됩니다.

ss blocks it, and you end up with a thermal gradient that warps

설계 엔지니어에게는 DFM 강의가 필요하지 않습니다. 그러나 프로토타입 제작에서 잘 작동하는 특정 기능은 의료 부품의 생산 규모에서 문제를 야기합니다. DFM 검토에서 표시한 반복 위반자는 다음과 같습니다.

내부 모서리 반경이 공구보다 작습니다.티타늄 포켓의 0.2mm 내부 코너 반경은 0.4mm 엔드밀을 의미하며 휘어지고 떨리고 마모됩니다. 모서리 반경이 0.5mm일 수 있다면 강성이 6배인 1.0mm 도구의 잠금을 해제할 수 있습니다. 스스로에게 물어보세요. 결합 부품에 실제로 날카로운 모서리가 필요한가요, 아니면 CAD 필렛 도구에서 기본적으로 설정한 것인가요?

알루미늄의 벽 두께는 0.5mm 미만입니다.얇은 알루미늄 벽은 절삭력에 의해 휘어지고 가공 후에는 스프링백됩니다. 그 결과, 잔류 응력이 재분배되면 20분 후에 CMM의 허용 범위를 벗어나게 됩니다. MID에서 우리의 접근 방식은 양면을 거칠게 하고 응력을 완화-(상온에서 24~72시간 동안 자연 노화 또는 T6 성질의 경우 175~200도에서 제어된 열 주기)하여 마무리하는 것입니다. 이는 사이클 시간을 추가하지만 벽을 직선으로 유지합니다.

뼈 나사에 스레드 클래스를 지정하지 않고 스레드 콜아웃-.클래스 지정이 없는 "M2 × 0.4" 참고 사항은 스레드 공차를 해석할 수 있는 여지를 남겨 둡니다. 임플란트{3}}등급 나사의 경우 최소 6H/6g을 지정하고 나사가 다축 헤드와 결합하는 경우 기능 측정 요구 사항을 명시적으로 지정합니다. 당신의정밀 CNC 가공공급업체는 단순히 통과 여부를 확인하는 것이 아니라 보정된 스레드 게이지를 사용하여 스레드를 확인해야{0}}합니다.

어떤 것과도 접촉하지 않는-공차 표면.공차 블록이 전체적으로 적용되었기 때문에 모든 표면이 ±0.01mm인 도면을 정기적으로 볼 수 있습니다. 비{2}}기능적 표면을 ±0.05mm 이상으로 완화하면 비용이 절감됩니다-. 기계가 더 엄격한 수치에 도달할 수 없기 때문이 아니라 프로세스 프로빙 및 100% CMM 검증에 필요한 표면이 적기 때문입니다.-

올해 의료용 CNC 가공에 영향을 미치는 가장 큰 규제 변화가 이미 발효되었습니다. 2026년 2월 2일, FDA의 QMSR은 21 CFR Part 820에 따라 기존 품질 시스템 규정(QSR)을 대체하여 공식적으로 ISO 13485:2016을 참조로 통합했습니다(출처: FDA.gov). 이전 QSIT 검사 프레임워크는 같은 날짜에 폐기되었습니다.

이것이 실제로 가공 공급망에 의미하는 바: 완성된 장치 부품을 생산하는 계약 제조업체는 이제 기존 QSR과 "동등"할 뿐만 아니라 ISO 13485:2016에 명시적으로 맞춰진 품질 시스템이 필요합니다. 2026년 2월 이후에 PMA 또는 510(k)를 제출하는 경우 공급업체의 품질 문서는 폐기된 QSR 언어가 아닌 QMSR 프레임워크를 참조해야 합니다.

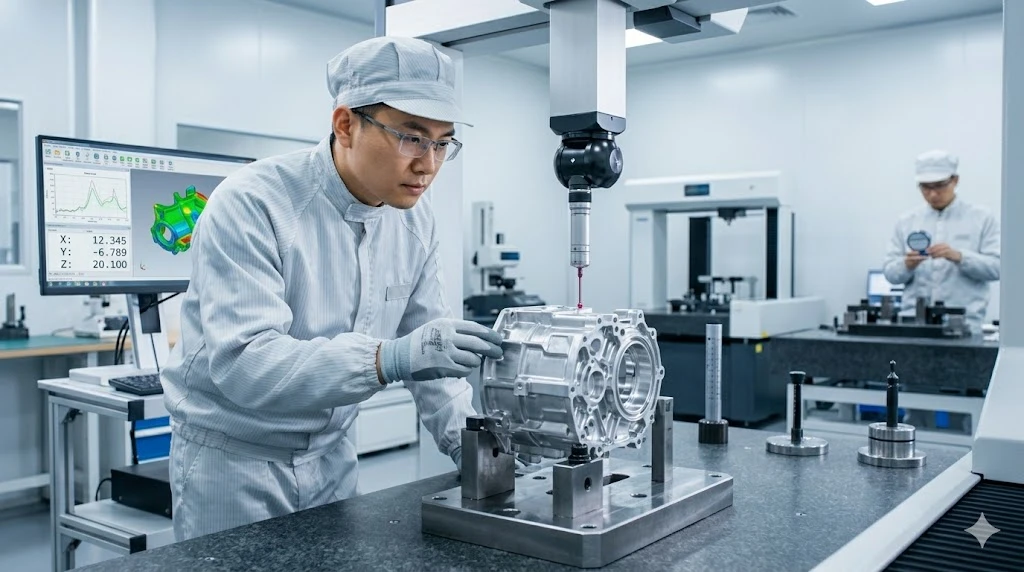

alt=

MID의 품질 시스템은 QMSR 전환 - 이전부터 ISO 13485 규정 준수에 따라 운영되어 왔기 때문에 고객의 서류 작업 조정이 간단했습니다. 하지만 새로운 것을 평가한다면CNC 가공 서비스의료 프로그램의 경우 구체적으로 질문하십시오. "귀사의 QMS는 QMSR에서 참조한 ISO 13485:2016에 부합합니까?" 대답이 모호하면 계속 찾아보세요.

MID의 일반적인 의료 참여는 문제를 조기에 발견하도록 고안된 순서를 따릅니다.

GD&T를 사용하여 STEP 파일과 2D 드로잉을 보냅니다. 당사 프로세스 엔지니어링 팀은 48시간 이내에 DFM 검토를 실행합니다. - 일반적인 제조 가능성 점수가 아니라 특정 콜아웃입니다.- 이 반경은 열려야 하고, 이 공차에는 데이텀 참조가 필요하며, 이 기능은 5축 밀링보다 스위스 선삭에 더 적합합니다. 우리는 그림에 표시를 하고 토론을 위해 다시 보냅니다.

설계가 확정되면 고정 장치, 도구 선택, 절단 전략(위에서 티타늄에 대해 논의한 트로코이드 대 플런지 결정 포함),-공정 검사 지점 및 최종 CMM 검증을 지정하는 공정 계획을 수립합니다. 임플란트{3}}등급 부품의 경우 계획에는 재료 인증 검증, 세척 검증 및 멸균 요구 사항을 충족하는 포장이 포함됩니다.

우리 가게가 운영됩니다5축 CNC30년 이상 축적된 프로세스 지식을 갖춘 스위스-형 터닝 센터입니다. 우리는 항공우주, 의료, 반도체 및 로봇 공학 고객을 위해 매일 Ti{6}}6Al-4V, 316LVM, CoCr, PEEK 및 알루미늄 합금을 가공합니다. 이는 우리의 고정 장치 라이브러리 및 공구 재고가 맞춤 설정 비용 없이 이미 대부분의 의료 형상을 포괄하고 있음을 의미합니다.

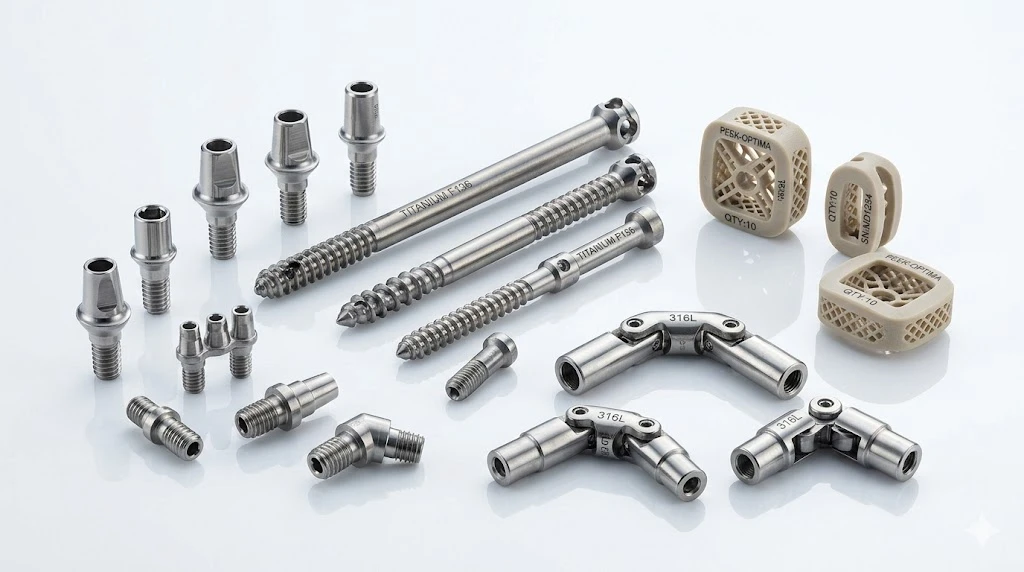

nts - which means our fixture library and tooling inventory already cover most medical geometries without custom setup c

대부분의 의료용{0}}등급 금속(티타늄, 스테인리스, CoCr)의 경우 설계가 허용하는 한 최소 내부 모서리 반경을 0.5mm로 지정합니다. 이를 통해 기계 기술자는 딱딱한 합금에서 떨림 없이 안정적인 절단을 유지할 수 있을 만큼 충분히 견고한 1.0mm 직경의 엔드밀 -을 사용할 수 있습니다. 반경을 0.25mm로 낮추면 더 느린 이송으로 작동하고 더 빨리 마모되며 더 깊은 포켓에서 파손될 위험이 있는 0.5mm 공구를 강제로 사용하게 됩니다. 결합 형상에 정말로 더 좁은 모서리가 필요한 경우 전체 포켓 작업을 제한하는 대신 해당 기능에 대한 보조 EDM 작업을 고려하십시오.

예, 하지만 기능과 환경에 따라 다릅니다. 보어 또는 선삭 OD에서 당사의 스위스 및 터닝 센터는 일반적으로 알루미늄에서 ±0.005mm를 유지합니다. - 핵심은 열 안정성과 일관된 재료 상태입니다. 100mm에 달하는 가공된 포켓 바닥에서 문제는 알루미늄의 열팽창입니다. 가공 중에 온도가 2도 변동하면 100mm 치수가 대략 4.6μm({9}} 거의 전체 공차만큼 변경됩니다. 우리는 온도가 모니터링되는 셀에서 알루미늄 의료 부품을 가공하고{11}}동일한 열 영역에서 CMM으로 확인합니다. 부품이 실온-온도로 조립되는 경우 목표를 달성할 수 있습니다. 37도 신체 환경에 들어가는 경우 허용 오차는 해당 기능 온도를 참조해야 합니다.

곧장. 2026년 2월 2일부터 FDA는 ISO 13485:2016을 통합한 QMSR에 대해 장치 제조업체를 검사합니다. 귀하의 계약 가공 파트너는 설계 제어, 프로세스 검증, 추적성 및 시정 조치를 포괄하는 이 표준 -에 부합하는 품질 시스템을 유지해야 합니다. ISO 13485 범위를 요청하고 해당 범위가 귀하의 부품과 관련된 프로세스를 다루고 있는지 확인하십시오. 인증만을 위해 노력하는 상점은 규제 일정에 위험을 초래합니다.

MID에는 최소값이 없습니다. 우리는 반복적인 소량-생산 배치 - 높은-혼합, 소규모-배치 모델을 통해 설계 검증을 위해 단일-제품 프로토타입을 실행합니다.CNC 제조세포가 조직되어 있습니다. 의료 프로그램의 경우 첫 번째 주문은 기능 테스트를 위해 5~10개, 프로세스 검증 실행(일반적으로 Ppk 연구의 경우 30~50개), 프로그램에서 요구하는 양에 따라 지속적인 생산입니다.

설계에서 검증된 부품으로 이동할 준비가 되셨습니까? DFM 검토를 위해 STEP 파일을 보내주세요. - 당사의 프로세스 엔지니어가 48시간 이내에 구체적이고 실행 가능한 피드백을 표시해 드릴 것입니다. 또는 여전히 공차 예산을 두고 작업하고 있는 경우 도면을 확정하기 전에 형상 및 재료에 대해 보유할 수 있는 사항에 대해 당사 팀에 문의하세요.
