5G 통신 및 고출력 레이저 감지 기술이 호황을 누리고 있는 현재, 석영유리 광섬유 프리폼의 심공 가공 정확도는 광신호 전송 효율과 장비 수명을 직접적으로 결정합니다. 30:1을 초과하는 깊이-대-직경 비율과 미크론-수준의 표면 마감 제어를 통한 미세{3}}홀 처리와 같은 업계 과제에 직면하면서 기존 공정의 한계가 점점 더 두드러지고 있습니다. 재료 취성, 칩 제거 장애물, 다중 구멍 위치 정밀 제어의 병목 현상을 어떻게 극복할 수 있을까요? 다음 사례는 특수 광섬유 산업의 핵심 기술 도약을 보여줍니다.
사례 배경: 석영 유리의 심공 가공에 대한 과제

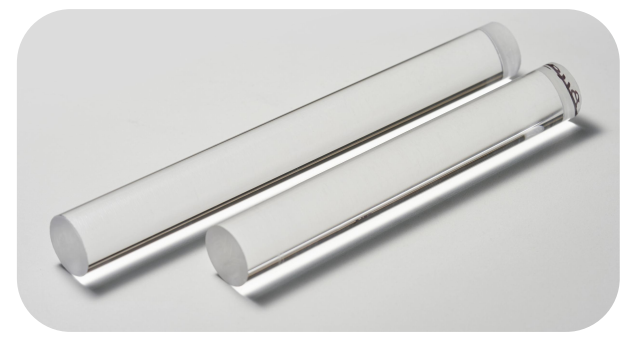

유럽과 미국의 한 특수 광섬유 제조업체는 광섬유 신호 전송의 핵심 구성 요소에 사용되는 석영 유리 프리폼 배치를 처리해야 합니다. 제품 사양은 직경 30mm, 길이 250mm의 원통형입니다. 직경 7.8mm, 깊이 250mm의 관통 구멍 2개를 내부에서 처리해야 합니다(깊이-대-직경 비율 32:1). 구멍 벽 거칠기 요구 사항은 Sa<0.8μm이며 두 구멍의 평행도 오류는 0.02mm 미만이어야 합니다. 이러한 고정밀-깊은 구멍은 광섬유 전송의 효율성과 신뢰성에 직접적인 영향을 미치지만 기존 처리 기술로는 이러한 요구 사항을 충족하기 어렵습니다.
업계의 문제점 및 처리 어려움
석영 유리는 경도가 높고 열팽창 계수가 낮기 때문에 특수 광섬유 산업의 핵심 소재가 되었지만 심공 가공에는 세 가지 주요 병목 현상이 발생합니다.
표면 품질 결함: 전통적인 드릴링으로 인해 구멍 벽 거칠기가 표준(Sa>0.8μm)을 초과하고 미세 균열이 발생하기 쉽습니다.
심공 가공 안정성 부족: 깊이-대-직경 비율이 30:1을 초과하면 칩 제거가 어려워 공구 파손이 발생하고 불량률이 최대 50%에 이릅니다.
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0.03mm.
혁신적인 솔루션: 초음파 공정 및 동적 제어
위의 문제에 대응하여 업계를 선도하는 기업들은-정밀 가공 시스템과 결합된 친환경 초음파 드릴링 및 밀링 기술을 사용합니다.
"초음파 진동 보조 절단": 20-40kHz 고주파 진동을 통해 절단력을 줄이고 가장자리 붕괴 및 표면 손상을 줄이며 구멍 벽 일관성을 향상시킵니다.
"중앙 수-압력 냉각": 냉각수 흐름 방향과 압력(5-8MPa)을 최적화하여 깊은 홀 칩 제거 효율성을 보장하고 공구 파손을 방지합니다.
"다-축 동적 보정": 실시간 모니터링 데이터를 기반으로 이송 속도와 궤적을 조정하여 열 변형 오차를 ±1μm 이내로 제어합니다.-

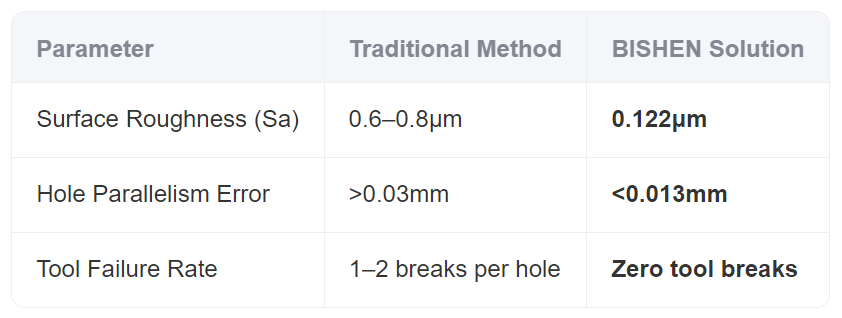

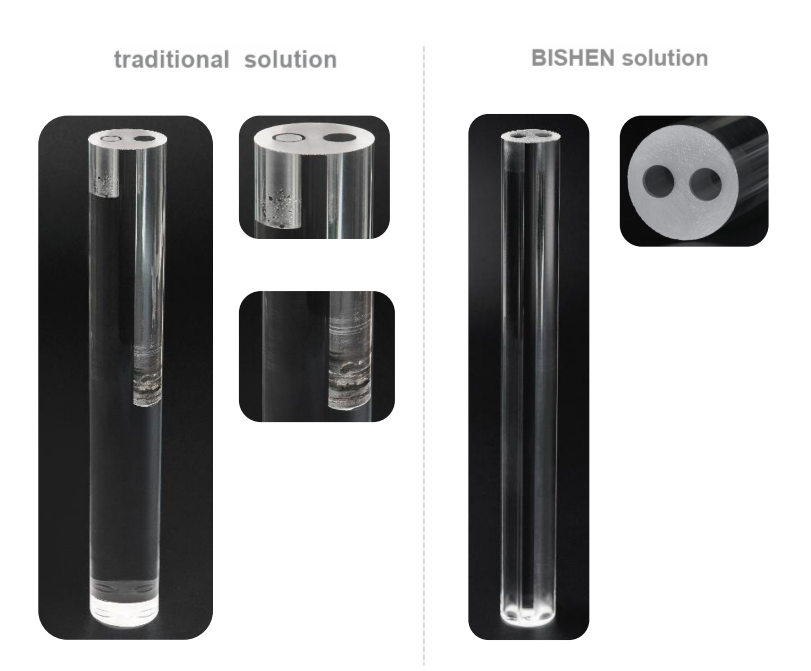

가공효과 비교
측정된 데이터에 따르면 새로운 솔루션은 가공 효율성을 200% 높이고, 단가를 35% 절감하며, 적격 비율이 48%에서 97%로 점프할 것으로 나타났습니다.
기술 적용 전망
5G 통신, 레이저 감지 등{0}}고성장 분야에서는 석영 유리 정밀 부품에 대한 수요가 연평균 12% 증가했습니다. 초음파 심공 가공 기술은 높은 정밀도, 낮은 손상 및 강력한 안정성으로 특수 광섬유, 반도체 패키징 및 기타 산업 분야의 벤치마크 공정이 되고 있습니다.
비센 소개
비센는 고정밀 제조 기술 연구 및 개발에 중점을 두고 있는{0}}세계 최고의 초경질 재료 처리 솔루션 제공업체로, 서비스 분야는 광섬유 통신, 항공우주 및 의료 기기를 다루고 있습니다. BISHEN은 초음파 처리 및 나노{4}}최소 침습 레이저와 같은 핵심 기술을 바탕으로 30개 이상 국가의 고객에게 맞춤형 솔루션을 제공하여 "결함 제로"라는 목표를 향해 정밀 제조를 촉진하고 있습니다.
결론: 정밀한 심공 가공은 석영 유리 부품 성능 혁신의 핵심입니다. 기술 혁신과 프로세스 반복을 통해 업계는 더 높은 효율성과 더 낮은 비용으로 재료에 대한 최첨단 기술의 극한 요구 사항을 충족하고 있습니다.
