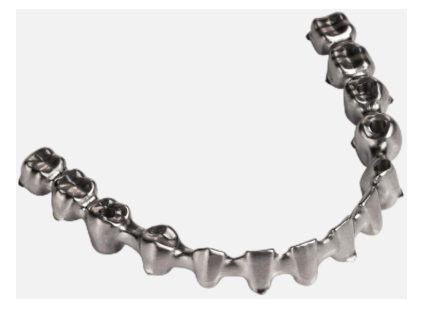

가공제품
피삭재 재질: 티타늄 합금 TC4(5급)
가공 특징: 정밀 밀링 + 못 구멍 가공(구멍 직경 1.5-4mm)
주요 지표: 생체 적합성 ASTM F136 표준, 내식성 ISO 5832-3
처리 배경 및 업계 문제점
A. 의료용 임플란트 산업의 필요성
치과용/정형외과용 임플란트의 핵심 부품인 티타늄 합금 Malone 브릿지는 다음 요구 사항을 동시에 충족해야 합니다.
기계적 특성: 인장강도 895MPa 이상, 탄성계수 110GPa
표면 무결성: Ra 0.4μm 이하로 조직자극 방지
조립 정확도: 못구멍과 임플란트 사이의 간격이 15μm 이하
비. 기존 가공의 치명적인 결함
낮은 효율성: 일반 CNC 밀링 이송 속도는 50mm/min 미만으로 제한됩니다.
표면 제어 상실: 열을 절단하면 표면 거칠기 변동이 발생합니다(Ra0.6-1.2μm).
버 재해: 홀의 버 높이가 80μm를 초과하고, 수동 디버링 비용이 35% 차지
비센솔루션: 초음파 그린 5-축 정밀 밀링 시스템
수직 5-축 초음파 머시닝 센터: 0.5μm 보간 정확도, 0-90도 다방향 밀링 지원
20kHz 초음파 진동절단: 절단 온도를 120도 이하로 낮춥니다. (기존 가공은 600도에 도달)
적응형 공구 경로 계획: 재료의 탄성 회복을 방지하기 위해 절단 매개변수를 동적으로 조정합니다.

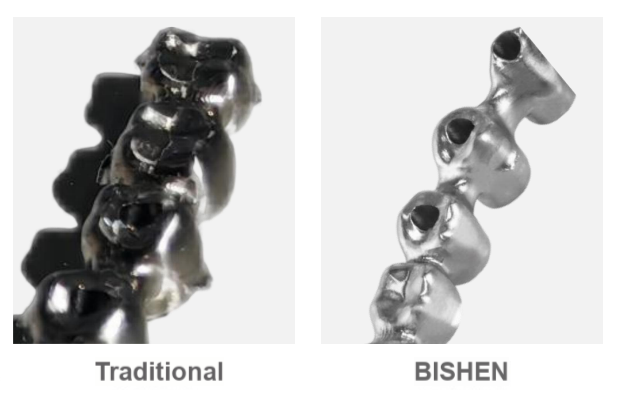

가공 분야의 획기적인 장점
슈퍼미러 효과: 표면조도가 Ra0.2μm로 안정적임 (ISO 2017 규격 대비 40% 우수)
제로 사후-처리: 못 구멍 배출구의 버 높이가 5μm 미만으로 조립 요구 사항을 직접 충족합니다.
효율성 혁명: 밀링 이송 속도가 120mm/min으로 증가하고 단일{1}}작업 시간이 55% 단축됩니다.
